Программа Деталировка

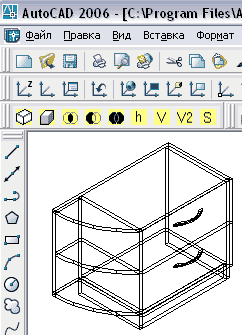

Программа Деталировка позволяет используя предварительно спроектированную в Автокаде
модель мебели такого вида:
|
|
Получить чертежи деталей такого вида:
|
|
Деталировка работает совместно с программой AutoCAD (версии 2000i и выше) фирмы Autodesk.
Поэтому вы можете редактировать размеры и расставлять новые (необходимые для вашего конкретного
производства) средствами Автокада (например размеры дуг). Все размеры создаются в
слое, который установлен в Автокаде как текущий. Поэтому при необходимости вы можете создавать
для размеров отдельный слой.
Программа Деталировка совместима с программой Мини-Мебель. Т.е. если с помощью программы Мини-Мебель
деталям были присвоены порядковые номера и кромки, то они будут выведены на чертеж.
(Кромки обозначаются линией по контуру детали).
|

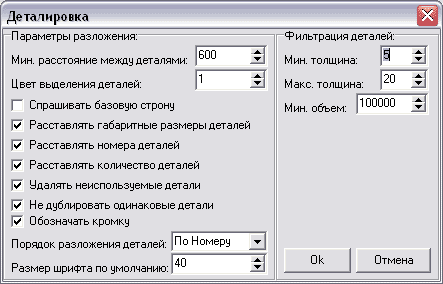

Программа Деталировка имеет следующие настройки:
- Фильтрация деталей:
- Определяет, для каких деталей не будет создаваться чертеж.
- Минимальное расстояние между деталями:
- Определяет минимально допустимое расстояние между деталями
(не между размерами) при разложении.
- Цвет выделения деталей:
- Определяет, каким цветом будут подсвечиваться детали при запросе базовой стороны (см.ниже).
- Спрашивать базовую сторону:
- Если опция включена, то для каждой детали будет выдан вопрос: Какая сторона
детали на чертеже будет расположена горизонтально? Если опция не включена, то для горизонтальных деталей
базовой будет сторона, параллельная оси X; для вертикальных - оси Y.
- Расставлять габаритные размеры деталей:
- Опция включает расстановку габаритных размеров деталей на чертеже.
- Расставлять номера деталей:
- Опция включает расстановку номеров деталей, присвоенных
программой Мини-Мебель (Соответственно опция не работает, если программа Мини-Мебель не используется).
Более подробно о совместной работе этих программ можно посмотреть
здесь
- Расставлять количество деталей:
- Опция включает расстановку количества деталей под чертежом
детали. Использовать эту опцию есть смысл только при использовании программы Мини-Мебель, т.к. в остальных
случаях все детали считаются разными и их количество равно 1.
- Удалять неиспользуемые детали:
- После формирования чертежа удаляются детали, чертеж которых
не был сформирован. Это детали не прошедшие через фильтр и (если включена опция Не дублировать
одинаковые детали) одинаковые детали, для которых создается один общий чертеж.
- Не дублировать одинаковые детали:
- Для одинаковых деталей будет создан один общий чертеж.
- Обозначать кромку:
- Если опция включена, то программа будет обозначать наличие кромки линией
по контуру детали.
- Порядок разложения деталей:
- Опция определяет для каких деталей будет создан чертеж
в первую очередь. Если вы используете программу Мини-Мебель, то эту опцию лучше установить равной
"По Номеру" (тогда удобнее на чертеже искать конкретную деталь, зная ее номер). Если вы не
используете программу Мини-Мебель, то детали будут раскладываться в порядке уменьшения их объема.
(что соответствует установке опции "По Объему")
Демонстрационная версия имеет следующее ограничение: она работает только с первыми попавшимися 12-ю деталями.
Демо-версию программы можно бесплатно скачать здесь.
|
