Программа Мини - мебель

Программа Мини - мебель предназначена для получения спецификации деталей ДСП из Автокада и передачи этой спецификации в программы раскроя (2D-Place, Cutting, Раскрой Кузнецова, Астра-раскрой).

Просмотреть Демо

Поддерживается работа с AutoCAD версии 2000i и выше.
Для работы программы необходимо в Автокаде предварительно спроектировать трехмерную модель изделия (мебели), состоящую из твердотельных элементов. (Обычно все мебельщики, для проектирования мебели в Автокаде используют именно твердотельные элементы). Модель мебели выглядит примерно так, как показано на рисунке.

На рисунке показана модель изделия, которую можно обрабатывать с помощью программы для проектирования мебели - МиниМебель

Когда модель мебели готова, можно запускать непосредственно саму программу Мини - мебель.

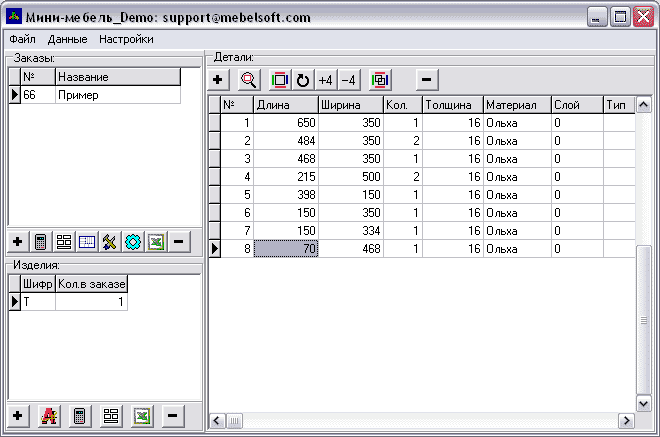

На рисунке показан список деталей, сформированный с помощью программы для проектирования мебели - МиниМебель

На рисунке показан список деталей, сформированный с помощью программы для проектирования мебели - МиниМебель

Для получения списка деталей необходимо создать заказ (если это новый заказ), добавить в заказ новое изделие. Далее в меню ДАННЫЕ выбрать команду ПОЛУЧИТЬ ИЗ АВТОКАДА. После этого в главном окне программы появляется список деталей, из которых состоит мебель.

В процессе формирования списка можно (при желании пользователя) указать какие торцы детали какой кромкой покрыты, из какого ДСП изготовлена деталь; направление текстуры детали можно выбрать, а можно воспользоваться автоматическим назначением текстуры. При автоматическом назначении текстуры:
-для вертикальных деталей выбирается направление верх-низ;
-для горизонтальных деталей выбирается направление лево-право;
В настройках программы Мини - мебель можно задать фильтр, который не пропустит в список деталей:
-маленькие детали (например ручки и пр. украшательства);
-детали определенной толщины (например 28мм для постформинга или 4 и 5мм для стекла).
-детали, имеющие толщину менее X и более Y.
Параметры фильтра можно задать в настройках программы.

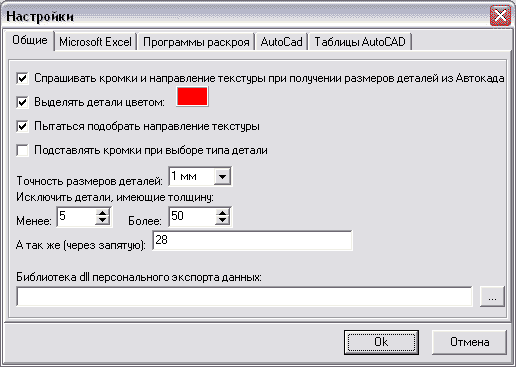

На рисунке показаны настройки программы для проектирования мебели - МиниМебель
Полученный программой Мини - мебель список деталей можно редактировать, просматривать статистику ДСП и кромки по заказу или изделию. Чтоб не запутаться в номерах деталей, программа Мини - мебель позволяет временно подсветить красным цветом детали отдельной позиции в Автокаде.
Для получения чертежа изделия (мебели), на котором расставлены номера деталей и вставлен список деталей, в программе Мини - мебель предусмотрены команды СФОРМИРОВАТЬ ЧЕРТЕЖ и ВЫВЕСТИ СПИСОК НА ЧЕРТЕЖ в меню ДАННЫЕ. После выполнения этих команд получаем чертеж мебели примерно такого вида:
На рисунке показан сборочный чертеж изделия, подготовленный с помощью программы для проектирования мебели - МиниМебель
Демо-версию программы можно бесплатно скачать здесь.
